“新能源汽車車載電機灌封”丨雙組分導熱灌封膠
發布時間：2022-04-19 10:44 信息來源：安伯斯新材料 瀏覽次數：124
導語： 車載充電機（OBC,on-board charger）是新能源電動汽車上的關鍵部件之一，可以將交流電轉換為電池所需的直流電，并且決定了電動汽車的充電效率。目前車載充電機的設計已集成多個功能，包括雙向功率轉換，高壓直流轉換，加熱等，這使得OBC整體設計更加緊湊。與此同時，為了實現更高效率的快速充電，許多國內生產廠家正在研發高功率的車載充電機，功率由3.3kw、6.6kw向11kw及更高功率升級擴容。設計的集成化和更高功率的趨勢，使得車載充電機的熱管理變得越來越重要。
車載充電機由兩個部分組成，即電源部分和控制主板部分。其中，車載充電機電源部分一般由兩級電路組成，前級為功率因數校正環節即PFC級，它能夠?qū)㈦娋W(wǎng)交流電壓轉變?yōu)橐欢ǖ闹绷麟妷海缓蠹墳橹绷?直流級，將PFC級輸出直流電壓轉變?yōu)殡姵厮璩潆婋妷海瑥亩鴮崿F(xiàn)相應的充電功能。在這兩級電路組成中存在很多電感、變壓器等電磁感應元件，它們被集中在狹小的密閉環境中，當充電機在高速充電時，局部的環境溫度會積聚升高，如不能及時將熱量傳遞出去，會影響到元器件的本身功能。因此為了實現優異的導熱效能，需要具備優異流動性的導熱材料來填充元器件與散熱體之間的不規則空隙。由于有機硅具有獨特的物理化學性能以及出色的耐老化性能等，目前較為普遍的熱管理方案是使用具有一定導熱系數的有機硅灌封膠將電磁感應元器件進行整體灌封。
-
在實際應用中，車載充電機使用導熱灌封膠時往往存在一些難點，例如：
-
灌封膠流動性不足，填充程度低灌封部件設計排布不規則，元器件之間空隙結構較復雜，電感線圈纏繞層數多等因素使得OBC對于灌封膠的流動性要求較高。導熱系數一定的情況下，流動性好的導熱灌封膠才能最大程度填充元器件之間的細小縫隙，減少整體熱阻，實現最優導熱效果。
-
高溫下灌封膠應力大，磁芯易開裂，車載充電機熱管理工程師在進行灌封膠驗證時，會重點考察電感元器件經過高溫烘烤后電感量的變化。彈性模量和線性熱膨脹系數較大的灌封膠材料，高溫時會發生膨脹進而產生較大的內應力，使得原本質地脆弱的磁芯更易開裂，導致電感量檢測值急劇下降并失去其原有的功能。
-
材料老化性能要求高，結合整車使用壽命以及車載充電機實際使用時長，要求灌封膠在更嚴苛的老化條件下保持性能的穩定。
為了解決以上難點，深圳市安伯斯科技有限公司開發出幾款性能優異適用于車載充電機的有機硅導熱灌封膠 1.5w導熱灌封膠IBOX-1150GF AB灌封膠。
IBOX-1150GF是一款雙組份導熱灌封膠，具有優異的流動性、低模量以及良好的導熱性能，是車載充電機功率元器件灌封保護的材料。
IBOX-1150GF A/B 具有如下特點和優勢:
Ø 低粘度，自流平，優異的鉆縫能力
IBOX-1150GF A/B粘度非常低( 混合粘度7000 mPa·s ) ，具有優異的鉆縫能力，特別適用于填充細小的復雜氣孔和空洞，例如汽車電感線圈的縫隙。
Ø 低模量，低應力
一方面IBOX-1150GF 固化過程為加熱反應和常溫反應，在固化的過程中材料本身不會發生收縮的現象。另一方面IBOX-1150GF 固化后具有較低的模量和線性熱膨脹系數，對于一些應力敏感的電子元件，例如電感中的磁芯，具有非常好的保護作用。
Ø 具有粘附性
IBOX-1150GF 具有一定的粘附性，能夠緊密地吸附在元器件表面。尤其在經過振動測試后，仍能較好地吸附于基材表面，保持灌封部件的完整性。
Ø 優異的耐老化性能

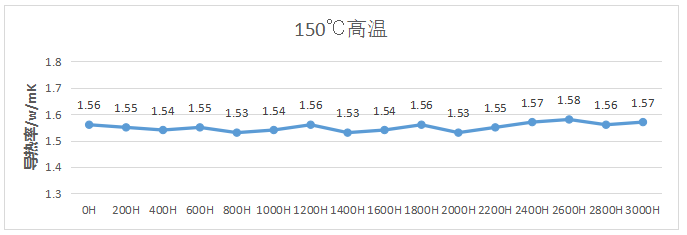

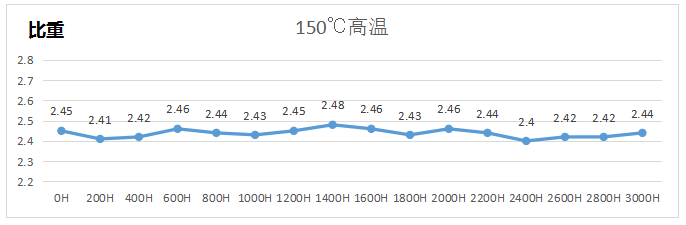

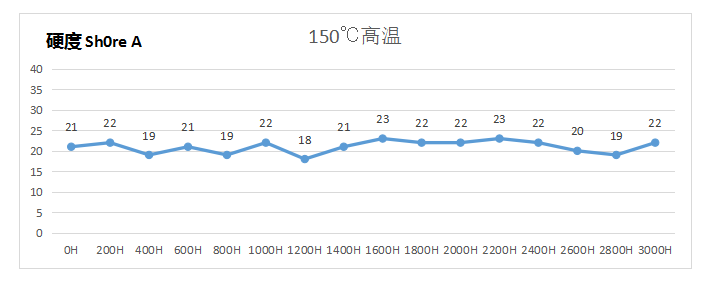

由于車載充電機在實際應用中會長期處于工作狀態，為了保證其在整個電動汽車生命周期內穩定性、可靠性和安全性要求，對于選用的灌封材料必須具備優異的耐老化性能。IBOX-1150GF 經過冷熱沖擊試驗，-40℃- 150℃高溫試驗等長時間可靠性測試后，各項性能均保持穩定。

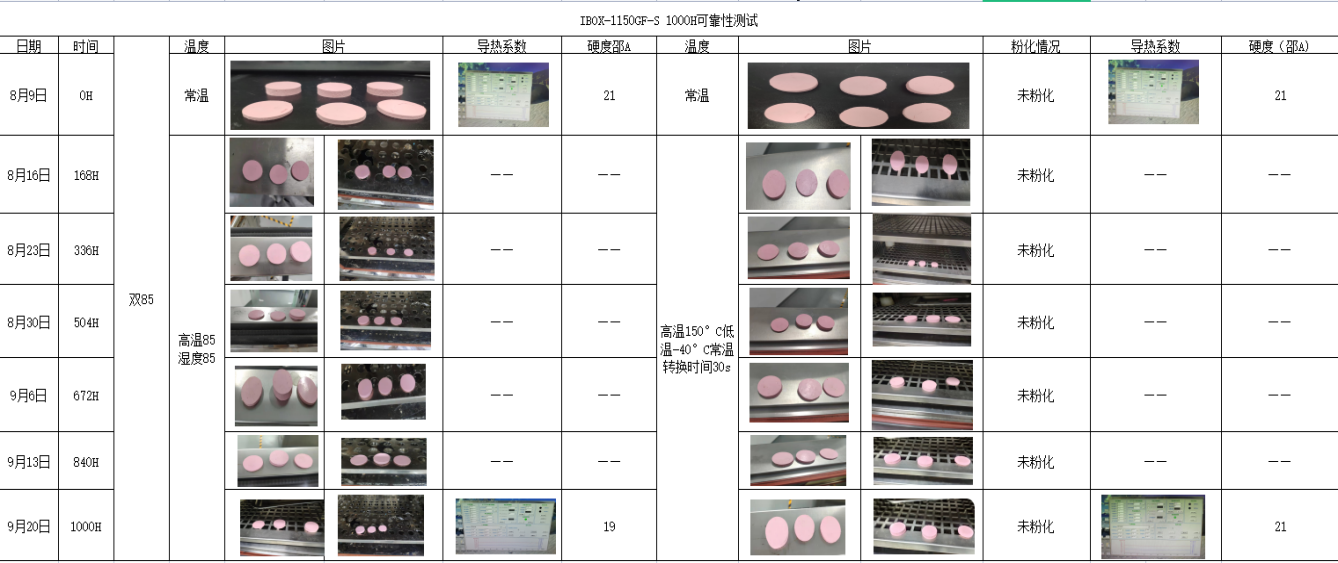

IBOX-1150GF 冷熱沖擊測試 和 雙85測試報告，如下所示：
結論：IBOX-1150GF 雙組分導熱灌封閉膠老化各項性能穩定

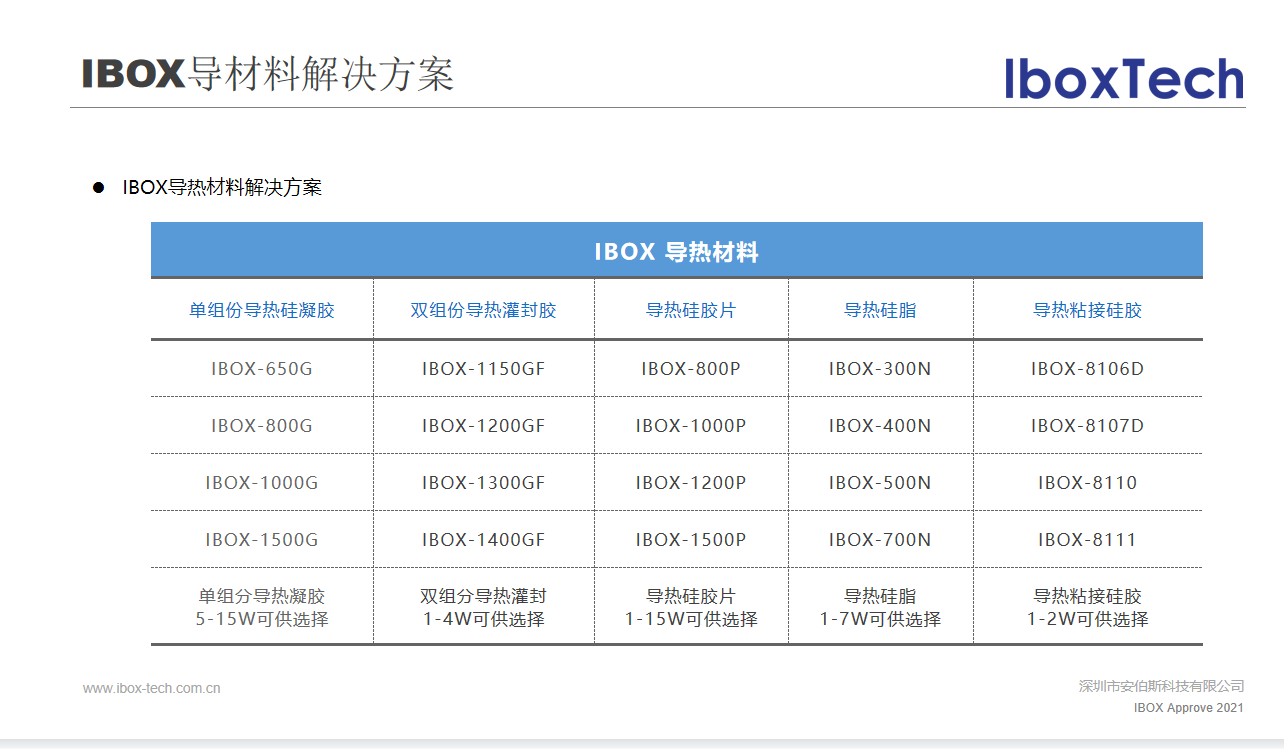

除了IBOX-1150GF之外，為滿足新能源電動汽車市場對于導熱灌封膠的需求，深圳市安伯斯科技有限公司 還開發出一系列低粘度、多種導熱系數可供選擇的有機硅導熱灌封膠以及導熱粘接墊片等，為客戶提供量身定制的解決方案。
